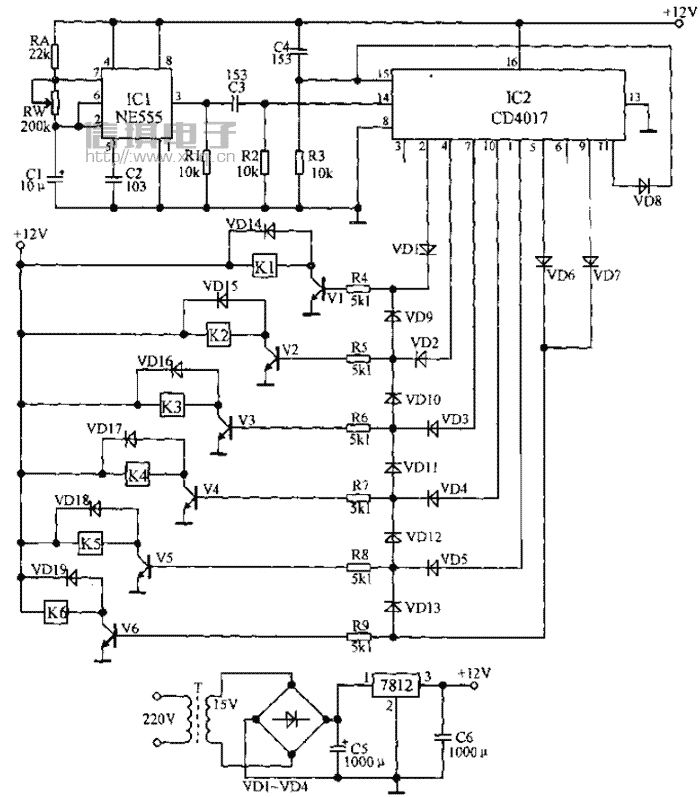

电路中IC1构成脉冲振荡器，为IC2提供时钟脉冲。电路通过二极管VD1-VD13构成六路输出，可以对六个字进行扫描。接通电源时，由C4、R3构成的复位电路对IC2进行复位，继电器K1~K6均不吸合，六个字均不亮。当IC2第14脚输人第一个脉冲后，IC2的2脚由低电位转为高电位，其余脚仍为低电位。V1导通，V2~V6仍截止，K1吸合，第一个字亮；当14脚接到第2个脉冲，第4 脚变为髙电位，V2导通，K2吸合，第二个字亮，由于二极管VD9的作用，K1也吸合，前面两个字都亮， 依次类推：当第六个脉冲到来时，六个字全部点亮。当第7个脉冲到来时，由于VD8的作用，IC2第11脚输出的高电位强迫IC2复位，回到初始状态，实现了一次循环＆#8222;
